【匠客工程機械】高空作業車多以液壓系統為動力源，液壓系統的性能直接影響高空作業車的質量和使用壽命。正確分析液壓系統發生故障的原因，才能有效排除故障。本文根據某型高空作業車液壓系統結構，分析液壓系統調試過程中常見故障的原因，并進行排查。

1. 液壓系統結構

某型高空作業車液壓系統主要由液壓齒輪泵1、手動應急泵2、回轉馬達3、一臂舉升缸4、二臂伸縮缸5、三臂伸縮缸6、二臂伸縮缸7、三臂伸縮缸8、支腿水平伸縮缸9、支腿缸10、多路閥（11、12）、負載敏感比例閥13、高壓過濾器14、吸油過濾器15、液壓油箱16、回油過濾器17、液位液溫計18、空氣濾清器19等組成，如圖1所示。

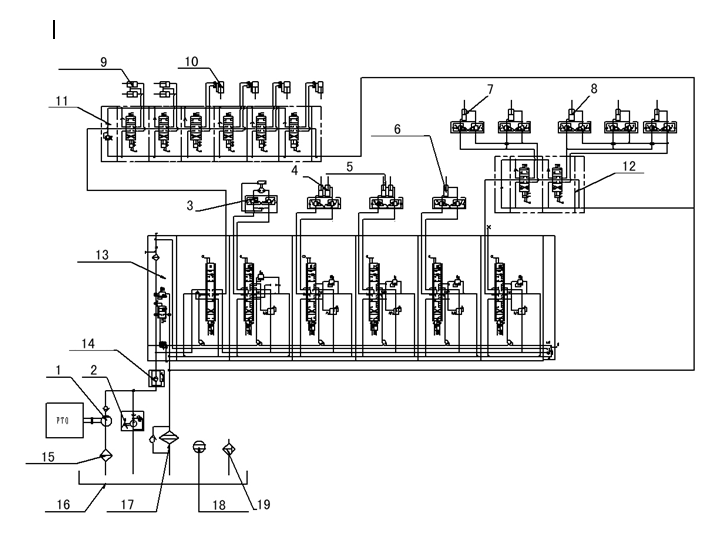

某型高空作業車液壓系統圖

1.液壓齒輪泵  2.手動應急泵  3.回轉馬達  4.一臂舉升缸  5.二臂舉升缸

6.三臂舉升缸  7.二臂伸縮缸  8.三臂伸縮缸  9.支腿水平伸縮缸 10支腿缸

11、12.多路閥  13.負載敏感比例閥  14.高壓過濾器  15.吸油過濾器

16液壓油箱  17.回油過濾器  18.液位液溫計  19空氣濾清器

齒輪泵為支腿伸縮和工作臂架回轉、升降、伸縮等提供動力。手動應急泵用于主泵無法工作時，將工作臂和支腿應急收回。

2. 故障原因及排除方法

由于該型高空作業車液壓系統具有執行元件多、液壓管路長、備用手動冗余等特點，在調試過程中經常出現故障，現分析4種故障的原因，并進行故障排查。

（1）液壓油溫度異常升高

1臺高空作業車經數小時調試后，出現液壓油箱和液壓管路中的液壓油溫度異常升高故障，經檢測液壓油溫度接近最高限值溫度（70℃）。

經分析，我們認為液壓油發熱的主要原因是液壓油箱容積過小，造成油液循環過快，導致液壓油溫度過高。

查看設計液壓油箱時的容積計算參數，發現是按照單項執行機構動作時的最大流量進行設計的，如支腿收放、轉臺回轉、臂架舉升、臂架展開等單項作業最大流量不超過45 L/min，因此將液壓油箱容積設計為110L，即可滿足散熱需要。但實際作業時，經常是多項執行機構一同作業，如主臂舉升與轉臺回轉、主臂舉升與伸縮等一同作業，此時最大總流量約為90L/min，由此可知液壓油箱110L容積明顯偏小。將液壓油箱容積由110L增大至240L后試車，故障現象消失。

（2）液壓控制閥漏油

1臺高空作業車運行一段時間后，發現其工作斗液壓控制閥閥芯與閥體滑動間隙處滲出微量液壓油。

分析認為，該車為新車，其液壓元件均為新品，工作斗液壓控制閥不存在因長期使用而漏油的問題，可能是控制閥橡膠密封件安裝有問題。

更換完控制閥橡膠密封件，使用一段時間后，故障現象再次出現。拆解控制閥，發現其橡膠密封件又產生磨損和變形。據此分析應是液壓油溫度過高，造成液壓油黏度降低、橡膠密封件摩擦阻力增大、導致橡膠密封件加劇磨損并產生熱變形。檢測液壓油箱油面偏低，液壓油溫度高達70℃。將液壓油箱油面補充到規定位置，并檢測、調整溢流閥壓力后試車，故障現象消失。

（3）執行機構動作變慢

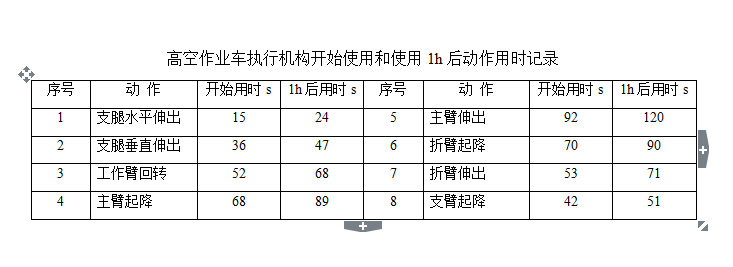

1臺高空作業車連續作業超過1h后，其轉臺、臂架等執行機構動作明顯變慢，連續作業超過2h后，臂架舉升時系統振動嚴重，無法繼續作業。該高空作業車執行機構開始使用和使用1h后動作用時記錄如附表所示。

各執行機構作業時，其液壓缸或液壓馬達需要充滿液壓油。但是隨著液壓油溫度升高、黏度降低，液壓缸或液壓馬達內泄漏增加，液壓泵的容積效率顯著降低，由此造成各執行機構作業動作變慢。

液壓油溫度升高、黏度降低是正常現象，檢測液壓油箱溫度高達70℃，需要對液壓油進行降溫處理，處理方法同故障1。將液壓油箱容積由110L增大至240L后試車，故障現象消失。

（4）液壓系統振動嚴重

1臺高空作業車臂架展開后作業時，發現其臂架振動幅度較大，有停頓和加速現象，工作斗抖動嚴重并產生機械噪聲，作業人員在工作斗內無法進行正常操作，同時伴有轉臺回轉不均衡現象。

認為分析，發生該故障可能有以下4個原因：一是液壓管路中進入空氣，二是液壓管路過長、管路在臂架上緊固不夠，三是溢流閥工作不穩定，四是工作斗調平馬達兩端壓力不平衡。

首先，更換液壓油箱換氣過濾器，調整液壓系統油面和吸油口位置后試機，故障現象有所好轉，但使用一段時間后故障現象依舊。其次，按照要求緊固臂架液壓管路后試機，振動現象有所減輕。再次，清洗溢流閥后試機，工作斗依然抖動。最后，在工作斗調平馬達兩端加裝平衡閥后試機，故障現象消失。
